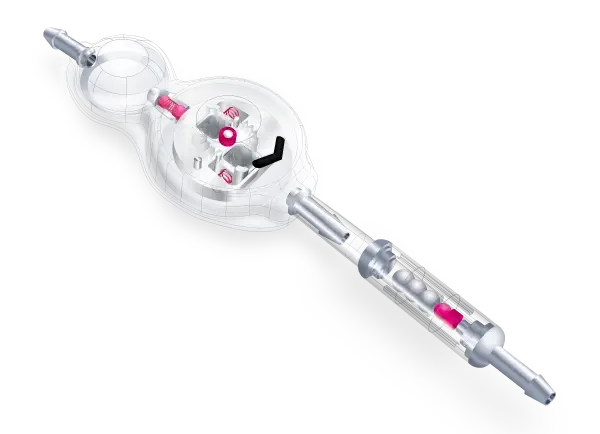

COMPONENTES
- 1 - Conectores em titânio
- 2 - Reservatório para punção com base rígida
- 3 - Rotor de ajuste com raio variável
- 4 - Dispositivo antigravitacional com esferas de tungstênio
- 5 - Mecanismo de controle de pressão Sphera (assento cônico, mola e esfera de rubi)
- 6 - Duplo sistema de travamento com imãs em neodímio e molas
- 7 - Revestimento da válvula em silicone
PRECISÃO NO MECANISMO DE AJUSTE
SEGURANÇA CONTRA DESPROGRAMAÇÃO
Quando os campos magnéticos presentes no ambiente, ou os unilaterais (gerados por exames de ressonância magnética) são capazes de mover um dos imãs e liberar uma das travas, a outra trava é forçada pelos mesmos campos a permanecer na posição de travamento, evitando a desprogramação da válvula.
DISPOSITIVO ANTIGRAVITACIONAL
Controle da hiperdrenagem
O dispositivo antigravitacional Sphera Grav proporciona controle da hiperdrenagem, pois realiza a compensação automática da pressão de abertura do sistema com a mudança postural do paciente.
Quando o paciente estiver deitado, nenhuma resistência será gerada pelo dispositivo Sphera Grav, atuando apenas a válvula Sphera Pro. Porém, quando o paciente estiver em posição ortostática, a resistência máxima da Sphera Grav irá atuar somada à pressão de ajuste da Sphera Pro, tornando o sistema de derivação mais fisiológico, mantendo a pressão intraventricular mais estável e com menor risco de hiperdrenagem.
A Sphera Grav tem 06 opções de resistência (10, 15, 20, 25, 30 ou 35 cmH2O) para atender às diferentes necessidades de controle de pressão de cada paciente. O dispositivo é composto por esferas de tungstênio e rubi, corpo em polisulfona, conectores em titânio e revestimento em silicone.
FACILIDADE DE PROGRAMAÇÃO
Os dispositivos de programação Reg-Pro Analógico e Reg-Pro Digital oferecem facilidade, precisão e conforto no ajuste da pressão da válvula. Ambos simplificam a localização da válvula, permitem realizar o procedimento sem causar dor ao paciente e possibilitam a confirmação imediata da pressão ajustada, dispensando a necessidade de exames de imagem.
O Reg-Pro Digital oferece vantagens adicionais, permitindo a leitura e a programação com o paciente sentado, além de proporcionar maior precisão mesmo em casos de couro cabeludo muito espesso ou com edema pós-operatório.
Como o posicionamento correto do dispositivo sobre a válvula é essencial para seu destravamento e ajuste da pressão, ambos os modelos contam com um sistema de indicação de alinhamento, que confirma a centralização adequada e proporciona maior segurança durante o procedimento.
Confira nos vídeos abaixo os detalhes do processo de programação de cada dispositivo.
- PRO10215
- 01 Válvula para hidrocefalia Sphera Pro
01 Cateter ventricular cerebral reto de 15 cm com guia de aço inox e angulador
01 Cateter peritoneal de 102 cm; 01 Tubo de teste com adaptador.
- PRO12015
- 01 Válvula para hidrocefalia Sphera Pro
01 Cateter ventricular cerebral reto de 15 cm com guia de aço inox e angulador
01 Cateter peritoneal de 120 cm; 01 Tubo de teste com adaptador.
- PRO10223
- 01 Válvula para hidrocefalia Sphera Pro
01 Cateter ventricular cerebral reto de 23,5 cm com guia de aço inox e angulador
01 Cateter peritoneal de 102 cm; 01 Tubo de teste com adaptador.
- PRO12023
- 01 Válvula para hidrocefalia Sphera Pro
01 Cateter ventricular cerebral reto de 23,5 cm com guia de aço inox e angulador
01 Cateter peritoneal de 120 cm; 01 Tubo de teste com adaptador.
- PRO10215R*
- 01 Válvula para hidrocefalia Sphera Pro com reservatório;
01 Cateter ventricular cerebral reto de 15 cm com estilete de aço inox e angulador;
01 Cateter peritoneal de 102 cm, 01 Tubo de teste com adaptador.
- PRO12015R*
- 01 Válvula para hidrocefalia Sphera Pro com reservatório;
01 Cateter ventricular cerebral reto de 15 cm com estilete de aço inox e angulador;
01 Cateter peritoneal de 120 cm, 01 Tubo de teste com adaptador.
- PRO10223R*
- 01 Válvula para hidrocefalia Sphera Pro com reservatório;
01 Cateter ventricular cerebral reto de 23,5 cm com estilete de aço inox e angulador;
01 Cateter peritoneal de 102 cm, 01 Tubo de teste com adaptador.
- UPRO10215
- 01 Válvula para hidrocefalia Sphera Pro
01 Cateter ventricular cerebral reto de 15 cm com guia de aço inox e angulador
01 Cateter peritoneal de 102 cm pré-acoplado à válvula; 01 Tubo de teste com adaptador.
- UPRO12015
- 01 Válvula para hidrocefalia Sphera Pro
01 Cateter ventricular cerebral reto de 15 cm com guia de aço inox e angulador
01 Cateter peritoneal de 120 cm pré-acoplado à válvula; 01 Tubo de teste com adaptador.
- UPRO10223
- 01 Válvula para hidrocefalia Sphera Pro
01 Cateter ventricular cerebral reto de 23,5 cm com guia de aço inox e angulador
01 Cateter peritoneal de 102 cm pré-acoplado à válvula; 01 Tubo de teste com adaptador.
- UPRO12023
- 01 Válvula para hidrocefalia Sphera Pro
01 Cateter ventricular cerebral reto de 23,5 cm com guia de aço inox e angulador
01 Cateter peritoneal de 120 cm pré-acoplado à válvula; 01 Tubo de teste com adaptador.
- UPRO10215R*
- 01 Válvula para hidrocefalia Sphera Pro com reservatório;
01 Cateter ventricular cerebral reto de 23,5 cm com guia de aço inox e angulador
01 Cateter peritoneal de 102 cm pré-acoplado à válvula; 01 Tubo de teste com adaptador.
- UPRO12015R*
- 01 Válvula para hidrocefalia Sphera Pro com reservatório;
01 Cateter ventricular cerebral reto de 23,5 cm com guia de aço inox e angulador
01 Cateter peritoneal de 120 cm pré-acoplado à válvula; 01 Tubo de teste com adaptador.
- UPRO10223R*
- 01 Válvula para hidrocefalia Sphera Pro com reservatório;
01 Cateter ventricular cerebral reto de 23,5 cm com guia de aço inox e angulador
01 Cateter peritoneal de 102 cm pré-acoplado à válvula; 01 Tubo de teste com adaptador.
- UNPRO10215
- 01 Válvula para hidrocefalia Sphera Pro
01 Cateter ventricular cerebral reto de 15 cm com guia de aço inox e angulador
01 Cateter ventricular e 01 peritoneal de 102cm pré-acoplados à válvula; 01 Tubo de teste com adaptador.
- UNPRO12015
- 01 Válvula para hidrocefalia Sphera Pro
01 Cateter ventricular cerebral reto de 15 cm com guia de aço inox e angulador
01 Cateter ventricular e 01 peritoneal de 120cm pré-acoplados à válvula; 01 Tubo de teste com adaptador.
- UNPRO10223
- 01 Válvula para hidrocefalia Sphera Pro
01 Cateter ventricular cerebral reto de 23,5 cm com guia de aço inox e angulador
01 Cateter ventricular e 01 peritoneal de 102cm pré-acoplados à válvula; 01 Tubo de teste com adaptador.
- UNPRO12023
- 01 Válvula para hidrocefalia Sphera Pro
01 Cateter ventricular cerebral reto de 23,5 cm com guia de aço inox e angulador
01 Cateter ventricular e 01 peritoneal de 120cm pré-acoplados à válvula; 01 Tubo de teste com adaptador.
- UNPRO10215R*
- 01 Válvula para hidrocefalia Sphera Pro com reservatório;
01 Cateter ventricular cerebral reto de 15 cm com guia de aço inox e angulador
01 Cateter ventricular e 01 peritoneal de 102cm pré-acoplados à válvula; 01 Tubo de teste com adaptador.
- UNPRO12015R*
- 01 Válvula para hidrocefalia Sphera Pro com reservatório;
01 Cateter ventricular cerebral reto de 15 cm com guia de aço inox e angulador
01 Cateter ventricular e 01 peritoneal de 120cm pré-acoplados à válvula; 01 Tubo de teste com adaptador.
- UNPRO10223R*
- 01 Válvula para hidrocefalia Sphera Pro com reservatório;
01 Cateter ventricular cerebral reto de 23,5 cm com guia de aço inox e angulador
01 Cateter ventricular e 01 peritoneal de 102cm pré-acoplados à válvula; 01 Tubo de teste com adaptador.
- SPHERAGRAV-10
- 01 Dispositivo Antigravitacional com resistência equivalente à pressão de 10 cmH2O
- SPHERAGRAV-15
- 01 Dispositivo Antigravitacional com resistência equivalente à pressão de 15 cmH2O
- SPHERAGRAV-20
- 01 Dispositivo Antigravitacional com resistência equivalente à pressão de 20 cmH2O
- SPHERAGRAV-25
- 01 Dispositivo Antigravitacional com resistência equivalente à pressão de 25 cmH2O
- SPHERAGRAV-30
- 01 Dispositivo Antigravitacional com resistência equivalente à pressão de 30 cmH2O
- UPRO10215-G10
- 01 Válvula para hidrocefalia Sphera Pro com Reservatório pré-acoplada a:
01 Dispositivo Sphera Grav-10; 01 Cateter peritoneal de 102 cm;
01 Cateter ventricular cerebral reto de 15 cm com guia de aço inox e angulador.
- UPRO10215-G15
- 01 Válvula para hidrocefalia Sphera Pro com Reservatório pré-acoplada a:
01 Dispositivo Sphera Grav-15; 01 Cateter peritoneal de 102 cm;
01 Cateter ventricular cerebral reto de 15 cm com guia de aço inox e angulador.
- UPRO10215-G20
- 01 Válvula para hidrocefalia Sphera Pro com Reservatório pré-acoplada a:
01 Dispositivo Sphera Grav-20; 01 Cateter peritoneal de 102 cm;
01 Cateter ventricular cerebral reto de 15 cm com guia de aço inox e angulador.
- UPRO10215-G25
- 01 Válvula para hidrocefalia Sphera Pro com Reservatório pré-acoplada a:
01 Dispositivo Sphera Grav-25; 01 Cateter peritoneal de 102 cm;
01 Cateter ventricular cerebral reto de 15 cm com guia de aço inox e angulador.
- UPRO10215-G30
- 01 Válvula para hidrocefalia Sphera Pro com Reservatório pré-acoplada a:
01 Dispositivo Sphera Grav-30; 01 Cateter peritoneal de 102 cm;
01 Cateter ventricular cerebral reto de 15 cm com guia de aço inox e angulador.
- UPRO10215-G35
- 01 Válvula para hidrocefalia Sphera Pro com Reservatório pré-acoplada a:
01 Dispositivo Sphera Grav-35; 01 Cateter peritoneal de 102 cm;
01 Cateter ventricular cerebral reto de 15 cm com guia de aço inox e angulador.
- UPRO10223-G10
- 01 Válvula para hidrocefalia Sphera Pro com Reservatório pré-acoplada a:
01 Dispositivo Sphera Grav-10, 01 Cateter peritoneal de 102 cm;
01 Cateter ventricular cerebral reto de 23,5 cm com guia de aço inox e angulador.
- UPRO10223-G15
- 01 Válvula para hidrocefalia Sphera Pro com Reservatório pré-acoplada a:
01 Dispositivo Sphera Grav-15; 01 Cateter peritoneal de 102 cm;
01 Cateter ventricular cerebral reto de 23,5 cm com guia de aço inox e angulador.
- UPRO10223-G20
- 01 Válvula para hidrocefalia Sphera Pro com Reservatório pré-acoplada a:
01 Dispositivo Sphera Grav-20; 01 Cateter peritoneal de 102 cm;
01 Cateter ventricular cerebral reto de 23,5 cm com guia de aço inox e angulador.
- UPRO10223-G25
- 01 Válvula para hidrocefalia Sphera Pro com Reservatório pré-acoplada a:
01 Dispositivo Sphera Grav-25; 01 Cateter peritoneal de 102 cm;
01 Cateter ventricular cerebral reto de 23,5 cm com guia de aço inox e angulador.
- UPRO10223-G30
- 01 Válvula para hidrocefalia Sphera Pro com Reservatório pré-acoplada a:
01 Dispositivo Sphera Grav-30, 01 Cateter peritoneal de 102 cm;
01 Cateter ventricular cerebral reto de 23,5 cm com guia de aço inox e angulador.
- UPRO10223-G35
- 01 Válvula para hidrocefalia Sphera Pro com Reservatório pré-acoplada a:
01 Dispositivo Sphera Grav-35, 01 Cateter peritoneal de 102 cm;
01 Cateter ventricular cerebral reto de 23,5 cm com guia de aço inox e angulador.
- UPRO12015-G10
- 01 Válvula para hidrocefalia Sphera Pro com Reservatório pré-acoplada a:
01 Dispositivo Sphera Grav-10, 01 Cateter peritoneal de 120 cm;
01 Cateter ventricular cerebral reto de 15 cm com guia de aço inox e angulador.
- UPRO12015-G15
- 01 Válvula para hidrocefalia Sphera Pro com Reservatório pré-acoplada a:
01 Dispositivo Sphera Grav-15, 01 Cateter peritoneal de 120 cm;
01 Cateter ventricular cerebral reto de 15 cm com guia de aço inox e angulador.
- UPRO12015-G20
- 01 Válvula para hidrocefalia Sphera Pro com Reservatório pré-acoplada a:
01 Dispositivo Sphera Grav-20, 01 Cateter peritoneal de 120 cm;
01 Cateter ventricular cerebral reto de 15 cm com guia de aço inox e angulador.
- UPRO12015-G25
- 01 Válvula para hidrocefalia Sphera Pro com Reservatório pré-acoplada a:
01 Dispositivo Sphera Grav-25, 01 Cateter peritoneal de 120 cm;
01 Cateter ventricular cerebral reto de 15 cm com guia de aço inox e angulador.
- UPRO12015-G30
- 01 Válvula para hidrocefalia Sphera Pro com Reservatório pré-acoplada a:
01 Dispositivo Sphera Grav-30, 01 Cateter peritoneal de 120 cm;
01 Cateter ventricular cerebral reto de 15 cm com guia de aço inox e angulador.
- UPRO12015-G35
- 01 Válvula para hidrocefalia Sphera Pro com Reservatório pré-acoplada a:
01 Dispositivo Sphera Grav-35, 01 Cateter peritoneal de 120 cm;
01 Cateter ventricular cerebral reto de 15 cm com guia de aço inox e angulador.
- UPRO12023-G10
- 01 Válvula para hidrocefalia Sphera Pro com Reservatório pré-acoplada a:
01 Dispositivo Sphera Grav-10, 01 Cateter peritoneal de 120 cm;
01 Cateter ventricular cerebral reto de 23,5 cm com guia de aço inox e angulador.
- UPRO12023-G15
- 01 Válvula para hidrocefalia Sphera Pro com Reservatório pré-acoplada a:
01 Dispositivo Sphera Grav-15, 01 Cateter peritoneal de 120 cm;
01 Cateter ventricular cerebral reto de 23,5 cm com guia de aço inox e angulador.
- UPRO12023-G20
- 01 Válvula para hidrocefalia Sphera Pro com Reservatório pré-acoplada a:
01 Dispositivo Sphera Grav-20, 01 Cateter peritoneal de 120 cm;
01 Cateter ventricular cerebral reto de 23,5 cm com guia de aço inox e angulador.
- UPRO12023-G25
- 01 Válvula para hidrocefalia Sphera Pro com Reservatório pré-acoplada a:
01 Dispositivo Sphera Grav-25, 01 Cateter peritoneal de 120 cm;
01 Cateter ventricular cerebral reto de 23,5 cm com guia de aço inox e angulador.
- UPRO12023-G30
- 01 Válvula para hidrocefalia Sphera Pro com Reservatório pré-acoplada a:
01 Dispositivo Sphera Grav-30, 01 Cateter peritoneal de 120 cm;
01 Cateter ventricular cerebral reto de 23,5 cm com guia de aço inox e angulador.
-
PA90
(cm)
-
90
(mm)
-
1,2
(mm)
-
2,6
Funcional (mm)
-
-
-
PA102
-
102
-
1,2
-
2,6
-
-
-
PA120
-
120
-
1,2
-
2,6
-
-
-
VA15
(cm)
-
150
(mm)
-
1,4
(mm)
-
2,7
Funcional (mm)
-
23,5 mm ± 0,5 mm
-
VA23.5
-
23,5
-
1,4
-
2,7
-
23,5 mm ± 0,5 mm
